一、用途:

1. 适应于押出机高速连续放线, 换线轴不需停机, 断线自动停机。

二、主要技术参数:

1. 适用线径：软线φ0.3mm-φ3mm;

2. 放线形式：双轴甩桶式放线。

3. 适用线盘：φ630mm

5. 放线张力：2.5KG台湾实亿磁粉张力控制 （选配）

三、主要配件品牌:

1. 轴承：日本NSK、日本KOYO。

四、设备主要部件和性能:

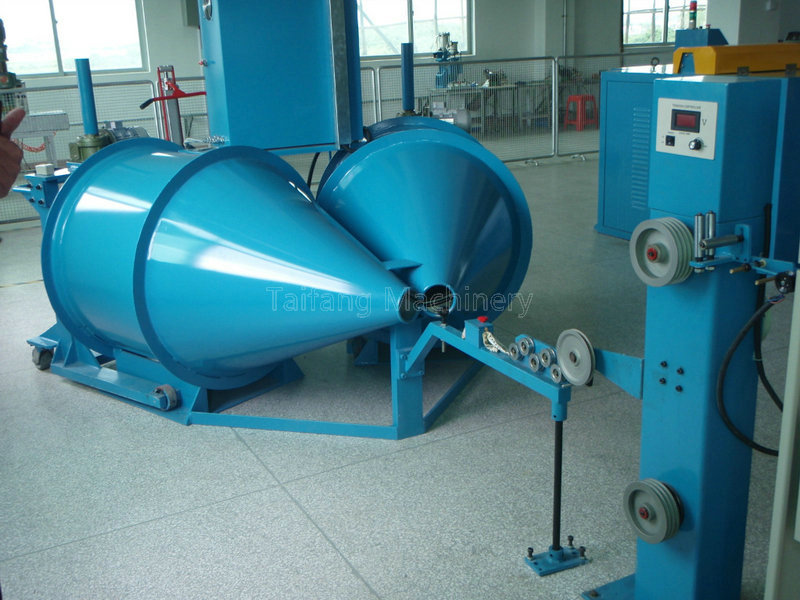

1. 放线机部分：

a. 装盘形式：双盘甩桶式张力放线；

b. 整体结构: 双桶联体，中间开槽相通，交替放线；1.5mm厚 304不锈钢甩桶，配出线可调校直装置.

c. 线盘移动: 手动推车，限位移动，推车灵活方便，按线盘尺寸配套穿线轴

d. 线盘锁紧：顶锥丝杆；

e. 上下线盘：2台1HP减速电动式上下线盘，适合（φ630*φ80孔*475外宽）线盘。

f. 操作电箱：电控柜烤漆处理，双盘独立制。

g. 甩盘功率：2台1HP台湾晟邦减速电机驱动不锈钢放线甩盘，配套2台海普蒙特变频器控制。

h. 线盘规格：适用线盘φ630mm (线盘规格可按客户要求)。

2. 立式张力架部分：

a. 放线张力：2.5KG台湾实亿磁粉张力控制，大小可调，以保证放线时的恒久张力，张力器配冷却风扇，数字显示可调张力。

b. 进出导轮：进出线导轮φ150，弧槽R2mm表面喷涂陶瓷；

c. 张力导轮：φ250整体式铝轮，上4槽分片式，下3槽，弧槽R3mm表面喷涂陶瓷。

d. 方通支架，三角带轮式张力传递。

e. 出线配“井”字限位滚筒，出线高度1000mm。
