一、 【用途 Application】：

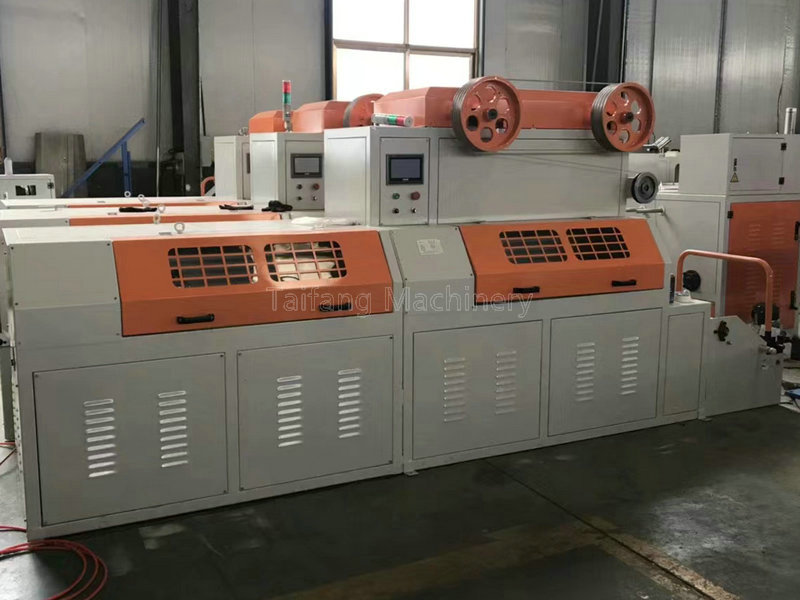

本机为卧式双层绕包机，将包带(云母带、棉纸带、铝箔、聚酯薄膜等)通过转盘旋转，绕包在芯线上,具有两个、三个绕包头。主要用于电线、力缆、控缆、光缆等的绝缘芯线绕包。
二、 【技术特点 Technique Feature】：
1．绕包材料可用于塔盘式包带，换带不停机。
2. 包带张力自动演算追踪,从满盘到空盘保持恒张力,不须人工调整
3．触摸屏设定重叠率,PLC控制,加减速及正常工作时包带形成点稳定不动
4．收线张力采用磁粉张力收线，从满盘到空盘保持恒张力,不须人工调整
三、 【技术参数 Technique specifications】：
| 机器型号 | TF-630或800型卧式双层高速绕包机 |
| 适用线径 | φ0.6mm-φ15mm |
| 绕包层数 | 两个同心式绕包 |
| 绕包型式 | 片装或新型轴装塔盘式 |
| 带盘外径 | 外径φ250-350mm；内孔φ52-76mm |
| 包带张力 | 磁粉或伺服张力自动调节 |
| 放线盘径 | φ630-800mm |
| 收线盘径 | φ630-800mm |
| 引取轮径 | Φ320mm |
| 绕包功率 | 二台1.5KW交流电机 |
| 引取功率 | 1.5KW减速电机 |
| 包带转速 | 1500-3000转/分 |
| 收线装置 | 磁粉张力收线 |
| 控制方式 | 传统控制或PLC电脑控制 |
